Pièces diverses découpées et embouties

Pièces diverses découpées et embouties en  acier/inox/laiton/bronze/cuivre/plastique/mylar/pvc

Une grande partie des pièces que nous produisons ne peut pas être classée dans une catégorie en particulier.

Nous travaillons toutes les familles de matières métalliques traditionnelles, et certaines plus exotiques comme le Kovar ou le titane. Certaines applications nous ont amenés à découper des matières plastiques telles que le Mylar ou le PVC.

Une sous-famille parmi ces pièces concerne les inserts découpés ou emboutis qui sont utilisés en assemblage ou surmoulage pour le plastique ou la résine.

rail-din

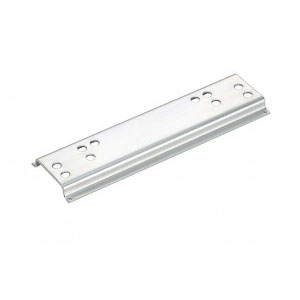

Rail DIN de tableau électrique

Fabrication de 8 modèles différents de rails DIN de tableau électrique en inox étamé réalisé sur presse à découper.

Utilisation : Electricité

Matière : Inox étamé

Dimension : 119 x 35 x 8 mm

Epaisseur : 1 mm

Quantité annuelle réalisée : 100 000 pièces

insert-poignee

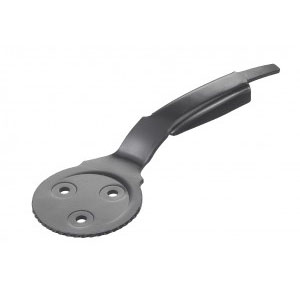

Insert de poignée

Insert de poignée de porte pour l’automobile. Pièce traitée en cataphorèse puis assemblée en surmoulage.

Utilisation : Automobile

Matière : Acier

Dimension : 195 x 70 x 37 mm

Epaisseur : 3 mm

Quantité annuelle réalisée : 50 000 pièces

renfort-metallique-vitre

Renfort métallique de support de vitre

Pièce destinée à être surmoulée, réalisée en acier galvanisé.

Utilisation : Automobile

Matière : Acier

Dimension : 72 x 33 x 20 mm

Epaisseur : 1,4 mm

Quantité annuelle réalisée : 500 000 pièces

pene-serrure

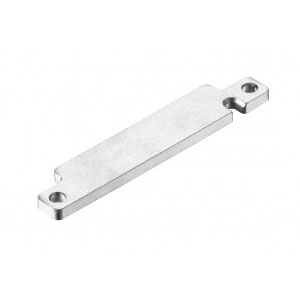

Pene de fermeture de serrure

18 modèles différents de cette pièce en inox sont réalisés dans un même outils à suivre à différentes versions.

Utilisation : Bâtiment

Matière : Inox

Dimension : 47 x 28 mm

Epaisseur : 2,5 mm

Quantité annuelle réalisée : 400 000 pièces

roue-echappement-minuterie

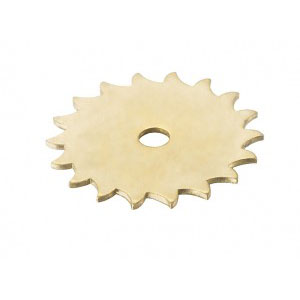

Roue d'échappement de minuterie

Roue d’échappement de minuterie mécanique avec une tolérance au centième de millimètre sur le trou central.

Utilisation : Electrique

Matière : Laiton

Dimension : Diamètre 14 mm

Epaisseur : 0,5 mm

Quantité annuelle réalisée : 500 000 pièces

composant-ceinture

Composant de boucle de ceinture

Composant de boucle de ceinture. Après frappe, la pièce est ébavurée et polie en tribofinition.

Utilisation : Loisirs

Matière : Inox

Dimension : 40 x 19 x 18 mm

Epaisseur : 2,4 mm

Quantité annuelle réalisée : 40 000 pièces

contact-electrique-capteur

Contact électrique de capteur

Pièce découpée puis assemblée par sertissage sur nos presses.

Utilisation : Industrie

Matière : Inox

Dimension : 45 x 13 x 15 mm

Epaisseur : 1 mm

Quantité annuelle réalisée : 200 000 pièces

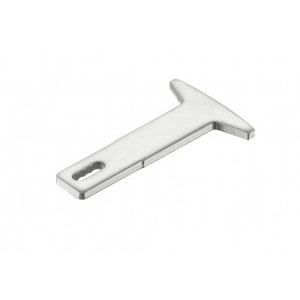

embout-axe-lame

Embout d'axe - lame de coupe

Pièce découpée en inox avec une opération de trempe après la découpe.

Utilisation : Electrique

Matière : Inox trempant

Dimension : 36 x 5,5 mm

Epaisseur : 0,5 et 1 mm

Quantité annuelle réalisée : 30 000 pièces

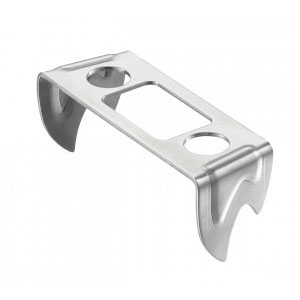

crampon-raquette-neige

Crampon de raquette à neige

Cette pièce est réalisée avec des nervures embouties sur les flancs de la pièce pour en renforcer la rigidité.

Utilisation : Sports et Loisirs

Matière : Inox

Dimension : 83 x 30 x 32 mm

Epaisseur : 1,5 mm

Quantité annuelle réalisée : 50 000 pièces

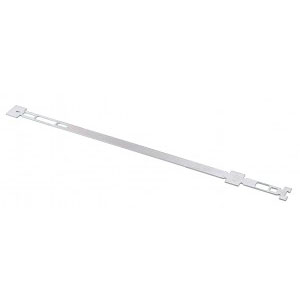

tringle-fermeture

Tringle de fermeture

Tringle de fermeture pour les portes de bâtiment réalisée en découpe avec un outil à suivre sur une presse de 250 tonnes.

Utilisation : Bâtiment

Matière : Acier traité

Dimension : 543×32 mm

Epaisseur : 2 mm

Quantité annuelle réalisée : 300 000 pièces

balancier-minuterie-mecanique

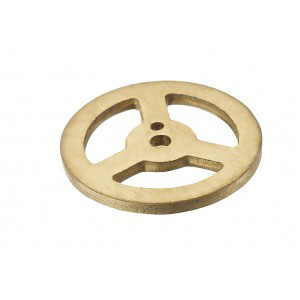

Balancier de minuterie mécanique

Deux versions d’épaisseurs différentes réalisées dans le même outil à suivre. Tolérance au centième de millimètre sur le trou central.

Utilisation : Electrique

Matière : Laiton

Dimension : Diamètre 14 mm

Epaisseur : 0,5 et 1mm

Quantité annuelle réalisée : 500 000 pièces

gache-fermeture

Gâche de fermeture de porte / fenêtre

Gâche de fermeture réalisée en acier inoxydable, 10 modèles différents pour porte et fenêtre sont réalisés

Utilisation : Bâtiment

Matière : Inox

Dimension : 95 x 11 x 6 mm

Epaisseur : 1,5 mm

Quantité annuelle réalisée : 80 000 pièces

electrode

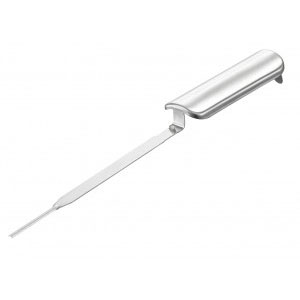

Electrode

Contact électrique en laiton réalisé sur presse en découpe et pliage.

Utilisation : Médical

Matière : Inox

Dimension : 112 x 18 x 12 mm

Epaisseur : 0,4 mm

Quantité annuelle réalisée : 70 000 pièces

ebauche-piece-usinee

Ebauche de pièce usinée

2 modèles différents de cette ébauche de pièce en aluminium sont réalisés.

Utilisation : Automobile

Matière : Aluminium

Dimension : 85 x 16 mm

Epaisseur : 4 mm

Quantité annuelle réalisée : 300 000 pièces

clip-stylo

Clip de stylo plume

Pièce réalisée grâce à un process de découpe – pliage – emboutissage, ce clip est ensuite terminé avec une opération de traitement thermique et un polissage.

Utilisation : Loisirs

Matière : Acier

Dimension : 45 x 7 x 10 mm

Epaisseur : 0,5 mm

Quantité annuelle réalisée : 400 000 pièces

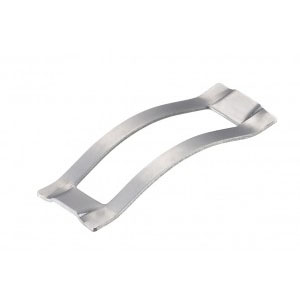

lame-ressort

Lame ressort

Deux versions différentes de cette lame ressort sont réalisées en découpe dans le même outil à suivre.

Utilisation : Automobile

Matière : Inox à ressort

Dimension : 29 x 10 x 3 mm

Epaisseur : 0,5 et 0,7 mm

Quantité annuelle réalisée : 400 000 pièces
